Uma televisão antiga pode continuar funcionando perfeitamente mesmo sem possuir entrada HDMI.
O problema aparece quando você tenta conectar equipamentos modernos.
TV Box, computador, videogame, receptor digital e outros aparelhos atuais normalmente utilizam HDMI para enviar imagem e áudio.
Já muitas televisões antigas possuem apenas aquelas três conexões coloridas:
amarela;
branca;
vermelha.
São as tradicionais entradas RCA de áudio e vídeo composto.
Nesse cenário surge uma solução aparentemente simples: comprar um conversor HDMI para RCA.
Mas ele realmente funciona?
Sim. Um conversor HDMI para RCA pode permitir que equipamentos modernos com saída HDMI sejam utilizados em televisões antigas que possuam entrada de vídeo composto RCA.
Entretanto, é necessário utilizar um conversor ativo, capaz de transformar o sinal digital HDMI em vídeo e áudio analógicos.
Um simples cabo HDMI de um lado e RCA do outro normalmente não é suficiente.
Além disso, existem algumas limitações importantes relacionadas à resolução, formato PAL/NTSC, direção do conversor e qualidade da imagem.
Neste artigo, vamos entender exatamente como esses conversores funcionam e como saber se eles servirão na sua televisão antiga.
O que é um conversor HDMI para RCA?
É um pequeno equipamento eletrônico que recebe um sinal HDMI e o transforma em um sinal de vídeo composto analógico.
Normalmente ele possui:
uma entrada HDMI;
uma saída RCA amarela para vídeo;
duas saídas RCA, branca e vermelha, para áudio;
uma entrada de alimentação USB ou fonte externa.
A ligação normalmente fica assim:
aparelho moderno → HDMI → conversor → RCA → televisão antiga
O conversor realiza internamente a transformação necessária entre os dois padrões.
Fabricantes de equipamentos profissionais, como a StarTech, comercializam conversores ativos especificamente para transformar uma fonte digital HDMI em vídeo composto analógico utilizado por televisores antigos.
Por que não basta usar um cabo HDMI para RCA?
Porque HDMI e vídeo composto RCA são tecnologias completamente diferentes.
HDMI transporta informações digitais.
A tecnologia HDMI foi criada justamente como uma interface digital capaz de transportar vídeo, áudio e outros dados entre equipamentos eletrônicos.
Já a entrada RCA amarela encontrada em televisões antigas recebe vídeo composto analógico.
Portanto, não estamos apenas mudando o formato do conector.
É necessário transformar o próprio sinal.
Essa conversão exige circuitos eletrônicos.
Por isso, um adaptador passivo que simplesmente conecta fios de um plugue HDMI a três conectores RCA não consegue realizar a conversão normal entre os dois padrões.
O conversor precisa ser ativo
Sim.
Para esse tipo de utilização, procure um equipamento identificado como:
HDMI to AV;
HDMI to RCA;
HDMI to Composite;
HDMI2AV;
HDMI para vídeo composto.
O aparelho deve conter um circuito conversor.
Modelos comerciais desse tipo são classificados como adaptadores ativos justamente porque processam o sinal HDMI digital e produzem uma saída composta analógica.
Muitos desses dispositivos também precisam receber alimentação elétrica por USB.
Isso é normal.
A energia é necessária para que o circuito eletrônico interno realize a conversão.
HDMI para RCA e RCA para HDMI são diferentes
Essa talvez seja a informação mais importante antes da compra.
A direção importa.
Existem conversores:
HDMI → RCA
e conversores:
RCA → HDMI.
Eles realizam trabalhos opostos.
Se você possui um aparelho moderno com HDMI e quer conectá-lo em uma televisão antiga com RCA, precisa de:
HDMI para RCA.
Se você possui um videogame antigo com RCA e quer conectá-lo em uma televisão moderna que possui somente HDMI, precisa do contrário:
RCA para HDMI.
Não compre considerando apenas os conectores presentes na caixa.
Leia claramente qual é a entrada e qual é a saída.
Conversor bidirecional funciona nos dois sentidos?
Somente se o fabricante declarar explicitamente que o equipamento é bidirecional.
A maioria dos conversores baratos não é.
Um modelo HDMI para RCA foi projetado para receber HDMI e entregar vídeo composto.
Ele não pode simplesmente ser virado ao contrário.
Essa é uma diferença importante em relação a determinados adaptadores puramente físicos.
Como existe processamento eletrônico no meio do caminho, o circuito foi projetado para uma direção específica.
Para que servem os três cabos RCA?
Na conexão tradicional de vídeo composto temos:
Amarelo: vídeo.
Branco: áudio do canal esquerdo.
Vermelho: áudio do canal direito.
Esse padrão ainda aparece em diversos equipamentos.
A própria documentação da TCL descreve conexões AV compostas utilizando amarelo para vídeo e vermelho/branco para os canais de áudio.
Portanto, ao instalar o conversor, respeite as cores correspondentes.
Se você conectar apenas o amarelo, pode aparecer imagem sem áudio.
Se conectar apenas vermelho e branco, pode existir áudio sem imagem.
Minha TV antiga precisa ter três entradas RCA?
Não obrigatoriamente.
Algumas televisões possuem apenas:
amarelo;
branco.
Isso costuma acontecer em modelos com áudio mono.
Nesse caso, ainda pode ser possível utilizar o conversor, dependendo da televisão e da forma como o áudio é tratado.
Outros aparelhos possuem as três entradas tradicionais.
Também existem televisões que utilizam adaptadores proprietários para entrada AV.
O mais importante é confirmar que existe uma entrada de vídeo composto, geralmente identificada como:
AV;
VIDEO IN;
COMPOSITE;
VIDEO;
AV IN.
RCA vermelho, verde e azul é a mesma coisa?
Não.
Essa é outra confusão bastante comum.
Existem televisões que possuem conectores:
verde;
azul;
vermelho.
Esses normalmente pertencem ao sistema de vídeo componente, também conhecido como YPbPr.
Não é a mesma coisa que vídeo composto.
Vídeo composto normalmente utiliza um único cabo amarelo para a imagem.
Vídeo componente separa informações da imagem em três conexões.
Portanto, não compre um conversor HDMI para vídeo composto supondo automaticamente que qualquer conjunto de conectores RCA servirá.
Primeiro identifique qual entrada sua televisão possui.
Como saber se a TV possui entrada AV?
Observe a parte traseira ou lateral do aparelho.
Procure um conector amarelo.
Próximo dele normalmente aparecem indicações como:
VIDEO;
VIDEO IN;
AV IN.
Ao lado podem existir as entradas branca e vermelha de áudio.
Se a televisão tiver essas conexões, existe uma boa possibilidade de utilização de um conversor HDMI para vídeo composto.
E televisões de tubo?
Sim.
Esse é justamente um dos usos mais comuns.

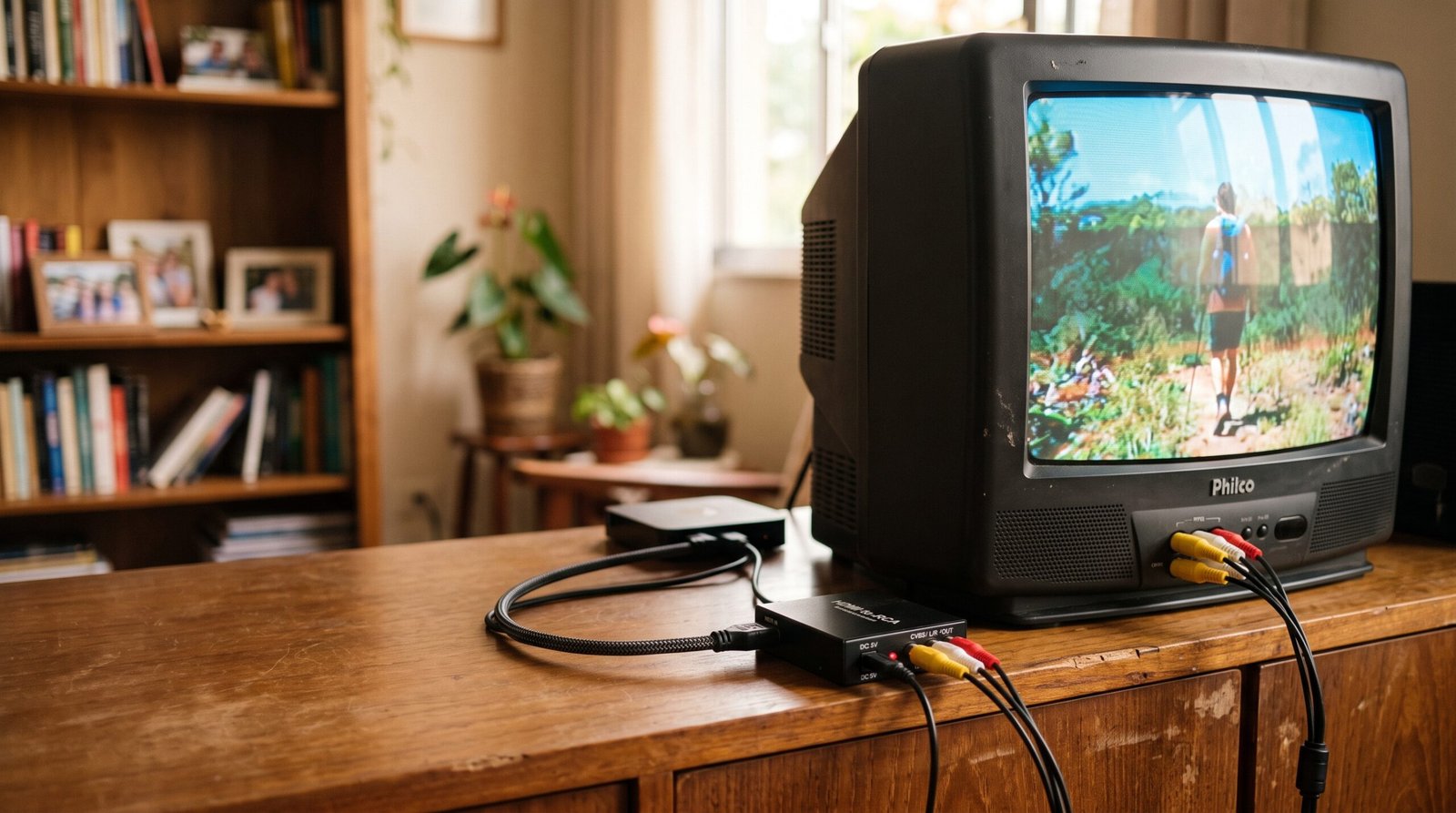

Uma televisão de tubo antiga com entrada de vídeo composto pode receber o sinal convertido de um equipamento HDMI.
Isso permite utilizar equipamentos modernos em uma tela CRT antiga.
Por exemplo:
computador;
receptor;
decodificador;
TV Box;
determinados videogames;
reprodutor de mídia.
O conversor recebe o sinal moderno e cria uma saída de resolução compatível com vídeo composto.
A imagem ficará em alta definição?
Não.
Esse ponto precisa ficar muito claro.
Mesmo que a fonte esteja enviando 1080p, a televisão antiga não passará magicamente a exibir imagem Full HD.
O conversor precisa reduzir o sinal para um formato compatível com vídeo composto.
Um conversor HDMI para RCA da StarTech, por exemplo, aceita sinais HDMI de entrada de até 1080p, mas sua saída composta trabalha em formatos de definição padrão como 480i ou 576i, dependendo do sistema utilizado.
Portanto:
entrada HDMI pode ser HD;
saída RCA continuará limitada pelo padrão analógico da televisão.
A qualidade fica muito pior?
Quando comparada diretamente ao HDMI em uma televisão moderna, sim.
Vídeo composto possui resolução e qualidade muito inferiores.
Você pode perceber:
imagem mais suave;
textos menos definidos;
cores menos precisas;
pequenos ruídos;
menos detalhes;
bordas menos nítidas.
Isso não significa que o conversor esteja necessariamente com defeito.
É uma limitação natural da tecnologia utilizada pela televisão.
Para assistir filmes funciona bem?
Pode funcionar satisfatoriamente.
Principalmente se o objetivo for reaproveitar uma televisão antiga.
Vídeos, filmes e desenhos costumam ser mais tolerantes à redução de resolução.
O problema fica mais evidente quando existem textos pequenos.
Imagine conectar um computador moderno.
Ícones, menus, páginas da internet e letras pequenas podem se tornar difíceis de ler em uma televisão de tubo utilizando vídeo composto.
Para assistir conteúdo de vídeo, a experiência tende a ser mais aceitável.
Posso usar uma TV Box?
Em muitos casos, sim.
Se a TV Box possui saída HDMI, você pode conectar:
TV Box → HDMI → conversor → RCA → TV antiga.
É necessário também alimentar:
a TV Box;
o conversor.
Depois selecione a entrada AV correspondente na televisão.
Existe, entretanto, uma consideração importante.
A interface das TV Boxes modernas foi criada pensando em televisores de alta definição.
Por isso, alguns textos e menus podem ficar pequenos ou pouco definidos depois da conversão para vídeo composto.
Chromecast funciona com conversor HDMI para RCA?
Tecnicamente, determinados dispositivos HDMI podem funcionar através de conversores compatíveis.
Entretanto, não existe garantia universal.
É necessário considerar:
resolução aceita pelo conversor;
alimentação;
compatibilidade HDMI;
formato de vídeo;
proteções de conteúdo utilizadas.
Por isso, não escolha um conversor apenas porque fisicamente possui uma entrada HDMI.
Confira as especificações.
Posso conectar videogame moderno?
Também pode funcionar, dependendo da compatibilidade.
O principal problema novamente será a resolução.
Videogames atuais são desenvolvidos pensando em telas HD e 4K.
Ao reduzir a imagem para vídeo composto, elementos da interface podem ficar difíceis de visualizar.
Para determinados jogos, isso pode ser aceitável.
Para outros, especialmente aqueles com muito texto, a experiência pode ser ruim.
E videogames antigos?
Se o videogame antigo já possui saída RCA, provavelmente você não precisa de um conversor HDMI para RCA.
Basta conectá-lo diretamente à televisão, caso as entradas sejam compatíveis.
O conversor seria útil na situação oposta:
console moderno com HDMI;
televisão antiga com RCA.
Conversor HDMI para RCA transmite áudio também?
Normalmente sim.
Um conversor completo recebe o áudio presente no sinal HDMI e cria uma saída analógica nos conectores vermelho e branco.
A StarTech especifica esse funcionamento em seus conversores HDMI para vídeo composto, convertendo também o áudio HDMI para estéreo analógico RCA.
Isso permite que a televisão antiga reproduza imagem e som.
Por que o conversor possui entrada USB?
Normalmente para alimentação.
O USB não está necessariamente transportando a imagem.
Ele fornece energia para o circuito eletrônico que realiza a conversão.
Você pode encontrar modelos alimentados por:
USB da própria televisão;
carregador USB;
porta USB de outro equipamento;
fonte externa.
O ideal é seguir a especificação do fabricante.
Posso usar a USB da televisão para alimentar?
Se a televisão possui uma porta USB capaz de fornecer a alimentação necessária, pode funcionar.
Mas muitas TVs antigas com RCA sequer possuem USB.
Nesse caso, um carregador USB externo pode ser utilizado quando compatível com o conversor.
Não confunda alimentação com transmissão de vídeo.
O caminho continua sendo:
HDMI para entrada do conversor;
RCA para televisão.
O USB apenas fornece energia.
O que significa PAL e NTSC?
São padrões de televisão analógica.
Conversores HDMI para RCA frequentemente possuem uma pequena chave indicando:
PAL;
NTSC.
Isso existe porque televisores analógicos de diferentes regiões utilizavam padrões diferentes.
Modelos comerciais de conversores HDMI para vídeo composto normalmente fornecem suporte para NTSC e PAL.
Escolher o modo incorreto pode causar problemas como:
imagem sem cor;
imagem instável;
tela rolando;
ausência de imagem.
Qual usar no Brasil?
O Brasil utilizou historicamente o sistema PAL-M para televisão analógica, que não é exatamente igual ao PAL tradicional utilizado em diversas outras regiões.
Televisores mais recentes da era analógica frequentemente aceitavam múltiplos padrões, especialmente através da entrada AV.
Por isso, em um conversor genérico com chave apenas PAL/NTSC, pode ser necessário testar a opção compatível com sua televisão.
NTSC costuma funcionar em muitos aparelhos brasileiros que possuem suporte multissistema.
Mas isso depende do modelo.
Se aparecer imagem em preto e branco ou instável, a seleção PAL/NTSC deve ser uma das primeiras coisas verificadas.
A imagem ficou preto e branco. O conversor está quebrado?
Não necessariamente.
Uma incompatibilidade entre os padrões de cor pode causar exatamente esse problema.
Antes de concluir que existe defeito:
verifique a chave PAL/NTSC;
confira se os cabos estão nas entradas corretas;
selecione a entrada AV correta;
teste outra configuração de resolução;
verifique a compatibilidade da televisão.
Também vale testar outro cabo RCA.
A televisão mostra “sem sinal”
Existem várias possibilidades.
Entrada errada selecionada
Televisões antigas podem possuir:
AV1;
AV2;
VIDEO;
EXT;
INPUT.
Selecione a entrada onde o conversor foi conectado.
Conversor sem energia
Verifique se o LED do conversor acende.
Se ele depende de USB, confirme a alimentação.
Direção errada
Veja se você comprou realmente HDMI para RCA.
Um conversor RCA para HDMI não funcionará nessa instalação.
Resolução incompatível
Alguns conversores aceitam apenas determinadas resoluções de entrada.
Configure a fonte para uma resolução suportada.
Cabo defeituoso
Teste outro HDMI e outro RCA.
1080p funciona?
Alguns conversores aceitam 1080p na entrada.
Isso significa que o equipamento consegue receber esse sinal.
Não significa que a saída RCA será 1080p.
Um modelo HDMI para RCA da StarTech, por exemplo, aceita entrada HDTV de até 1080p e converte o conteúdo para saída de vídeo composto de definição padrão.
O processamento interno reduz a resolução.
4K funciona?
Não em todos os conversores.
Muitos modelos baratos aceitam no máximo 1080p como entrada.
Se você tentar enviar diretamente um sinal 4K para um conversor limitado a 1080p, pode não aparecer imagem.
Nesse caso, configure o equipamento de origem para:
1080p;
720p;
ou outra resolução suportada.
Leia a especificação antes da compra.
O formato da tela pode ficar estranho?
Pode.
Televisões antigas normalmente possuem proporção 4:3.
Equipamentos modernos geralmente produzem imagem 16:9.
Quando uma imagem widescreen é exibida em uma tela 4:3, podem ocorrer diferentes comportamentos.
Você pode ver:
faixas pretas;
imagem comprimida;
laterais cortadas;
parte da interface fora da tela.
Alguns conversores possuem ajustes relacionados a overscan e underscan.
Outros não.
A própria StarTech já ofereceu conversores com ajuste de underscan/overscan para facilitar a adaptação da imagem a telas antigas.
O que é overscan?
Televisões antigas frequentemente ampliavam ligeiramente a imagem de maneira que suas bordas ficassem fora da área visível.
Isso era chamado de overscan.
Em conteúdo tradicional de televisão, raramente era um grande problema.
Em interfaces digitais, porém, pode cortar:
menus;
legendas;
ícones;
informações nas extremidades.
Se pretende utilizar computador ou TV Box, esse detalhe pode ser perceptível.
As letras ficam borradas?
Podem ficar.
Vídeo composto não foi projetado para exibir interfaces modernas em alta resolução.
Textos pequenos sofrem bastante.
Se o objetivo é transformar uma TV de tubo em monitor de computador para navegar na internet, a experiência provavelmente será limitada.
Para:
vídeos;
desenhos;
filmes;
jogos retrô;
conteúdo visual;
o resultado pode ser muito mais interessante.
Conversor barato funciona?
Muitos funcionam.
O problema é que a qualidade varia bastante.
Modelos muito simples podem apresentar:
cores ruins;
ruído;
atraso;
imagem instável;
alimentação insuficiente;
problemas de proporção;
incompatibilidade com algumas resoluções;
aquecimento.
Um equipamento melhor não elimina as limitações do vídeo composto, mas pode fazer uma conversão mais consistente.
Existe atraso na imagem?
Pode existir.
Como o conversor precisa processar o sinal digital e transformá-lo em analógico, algum nível de processamento ocorre.
Para assistir vídeos, um pequeno atraso normalmente não representa problema.
Em videogames, especialmente jogos que dependem de comandos rápidos, a latência pode ser mais perceptível.
A qualidade do conversor influencia bastante.
HDMI possui proteção de conteúdo?
HDMI pode ser utilizado juntamente com sistemas de proteção de conteúdo, como HDCP.
Isso pode afetar a compatibilidade de determinadas combinações entre fonte, conteúdo e conversor.
Se um serviço ou dispositivo utiliza conteúdo protegido, o conversor precisa operar dentro das especificações exigidas pelo sistema.
Por isso, um conversor funcionar perfeitamente com um computador exibindo a área de trabalho não garante que todo tipo de conteúdo protegido funcionará da mesma forma.
Prefira equipamentos que indiquem claramente sua compatibilidade HDMI e HDCP para os usos legítimos pretendidos.
Posso conectar notebook em TV antiga?
Sim, se o notebook possui HDMI e o conversor suporta sua resolução.
A conexão seria:
notebook → HDMI → conversor → RCA → televisão.
Depois, no computador, pode ser necessário reduzir a resolução.
720p costuma ser mais fácil de converter em muitos equipamentos.
Mesmo assim, lembre que a saída final será de definição padrão.
Para apresentações simples ou reprodução de vídeo pode funcionar.
Para leitura de texto, não é ideal.
Posso usar um adaptador HDMI para VGA e depois VGA para RCA?
Tecnicamente existem cadeias de conversão possíveis, mas não é a melhor opção.
Cada etapa adicional:
aumenta a complexidade;
cria novos pontos de falha;
pode reduzir qualidade;
pode adicionar latência;
exige mais cabos e alimentação.
Se o objetivo é HDMI para vídeo composto, prefira um conversor desenvolvido diretamente para essa função.
Como conectar HDMI em uma televisão antiga passo a passo
O processo normalmente é simples.
1. Identifique a entrada da televisão
Procure:
amarelo;
branco;
vermelho.
Confirme que o amarelo é VIDEO IN.
2. Compre um conversor HDMI para RCA
Confira a direção.
Entrada:
HDMI.
Saída:
AV/RCA.
3. Conecte o aparelho moderno
Use um cabo HDMI entre o equipamento e o conversor.
4. Conecte os cabos RCA
Amarelo no vídeo.
Branco e vermelho no áudio.
5. Alimente o conversor
Conecte o USB ou fonte conforme indicado pelo fabricante.
6. Escolha PAL ou NTSC
Use a configuração compatível com sua televisão.
7. Ligue a TV
Selecione AV ou VIDEO.
8. Ajuste a resolução
Se não aparecer imagem, configure a fonte para 720p ou outra resolução suportada pelo conversor.
Quando vale a pena comprar?
Esse tipo de conversor faz sentido quando você já possui uma televisão antiga funcionando e deseja utilizá-la para alguma finalidade específica.
Pode ser interessante para:
reaproveitamento de equipamentos;
videogames;
projetos retrô;
segunda televisão;
oficinas;
casas de campo;
exibição de vídeos;
experimentos com televisores CRT.
Também pode ser uma solução temporária.
Quando talvez não valha a pena?
Se sua intenção é utilizar diariamente:
streaming;
computador;
filmes em alta definição;
jogos modernos;
interfaces com muito texto;
uma televisão moderna provavelmente proporcionará uma experiência muito melhor.
O conversor resolve a incompatibilidade de conexão.
Ele não transforma as capacidades da televisão antiga.
Conversor HDMI para RCA melhora a TV?
Não.
Ele simplesmente cria uma ponte entre duas gerações de equipamentos.
A televisão continuará possuindo:
a mesma resolução;
o mesmo tamanho;
o mesmo tubo ou painel;
a mesma qualidade de áudio;
as mesmas limitações.
O que muda é a possibilidade de receber sinais provenientes de aparelhos modernos.
Antes de comprar, confira estes pontos
Verifique:
- se a TV possui entrada de vídeo composto;
- se o conector amarelo é realmente uma entrada;
- se você precisa de HDMI para RCA, e não o contrário;
- se o conversor é ativo;
- se necessita alimentação USB;
- quais resoluções HDMI aceita;
- se oferece NTSC/PAL;
- se transmite áudio;
- se o equipamento de origem permite utilizar resolução compatível.
Essa pequena verificação evita a maioria das compras erradas.
Perguntas frequentes
HDMI para RCA funciona em TV de tubo?
Sim, desde que a televisão possua entrada de vídeo composto compatível e seja utilizado um conversor ativo adequado.
Um simples cabo HDMI para RCA funciona?
Normalmente não. HDMI digital e vídeo composto analógico exigem conversão eletrônica.
Precisa de energia?
A maioria dos conversores ativos precisa de alimentação, frequentemente através de USB.
A imagem fica em 1080p?
Não na saída RCA composta. Alguns conversores recebem 1080p, mas reduzem o sinal para definição padrão.
Transmite som?
Modelos HDMI para RCA completos normalmente oferecem áudio analógico pelos conectores vermelho e branco.
Funciona com TV Box?
Pode funcionar, desde que resolução, HDMI e demais requisitos sejam compatíveis.
Funciona com notebook?
Sim, em muitos casos. Pode ser necessário ajustar a resolução do computador.
RCA para HDMI é a mesma coisa?
Não. É a direção inversa da conversão.
Por que a imagem ficou preto e branco?
Pode existir incompatibilidade entre PAL e NTSC ou problema de conexão.
Posso usar para videogame?
Sim, dependendo do console e do conversor, mas a imagem terá resolução muito menor e pode existir latência.
Conclusão: conversor HDMI para RCA funciona em televisões antigas?
Sim, funciona, desde que a televisão possua uma entrada de vídeo composto compatível e você utilize o tipo correto de conversor.
O equipamento necessário é um conversor ativo HDMI para RCA, capaz de receber o sinal digital HDMI e transformá-lo em vídeo composto analógico e áudio estéreo.
Não confunda com RCA para HDMI.
A direção da conversão é fundamental.
Também não espere qualidade HD.
Mesmo que o equipamento de origem esteja enviando 720p ou 1080p, uma televisão antiga conectada por vídeo composto continuará limitada à definição padrão do sistema analógico.
Para filmes, vídeos, videogames e reaproveitamento de televisores antigos, porém, a solução pode funcionar muito bem.
Antes da compra, verifique principalmente quatro coisas:
entrada AV da televisão, direção HDMI → RCA, resolução suportada e compatibilidade PAL/NTSC.
Se esses pontos estiverem corretos, um pequeno conversor pode ser suficiente para fazer uma televisão de outra geração conversar com equipamentos produzidos décadas depois.
Fontes e referências
HDMI Licensing Administrator, HDMI Specifications and Programs. Documentação oficial sobre a tecnologia HDMI e suas especificações.
HDMI.org: especificações oficiais HDMI
HDMI Licensing Administrator, HDMI 1.4b Specification. Informações oficiais sobre transporte digital de áudio e vídeo e recursos da interface HDMI.
HDMI.org: especificação HDMI 1.4b
StarTech, HDMI to RCA Converter Box with Audio. Exemplo técnico de conversor ativo que recebe HDMI digital e entrega vídeo composto e áudio RCA, com suporte a entrada de até 1080p e saída em definição padrão.
StarTech: conversor HDMI para RCA
StarTech, HDMI to Composite Converter with Audio. Documentação técnica sobre conversão HDMI para televisores e displays analógicos, incluindo PAL/NTSC e alimentação do conversor.
StarTech: HDMI para vídeo composto
TCL Support, Connecting Sound Components to Your TV. Referência para identificação das conexões de vídeo composto RCA: amarelo para vídeo, vermelho e branco para áudio.
TCL Support: conexões AV e HDMI
